本社工場

レベラー1号

レベラーフィニッシュ
アンコイラ
パイラー
ロータリーシャー
材質 冷延鋼板、表面処理鋼板、カラー鋼板、ステンレス鋼板、酸洗鋼板
板厚 0.3 ~ 3.2mm
板幅 550 ~ 1,300mm
コイル重量 18,750kg (Max)
コイル内径 20in (24,28,30in)
コイル外径 700mm ~ 1,800mm
ライン速度 80m/min (Max)
切断精度 等速時±0.3mm
切断長さ 450 ~ 6,000mm
パイラー No.1パイラー 450 ~ 3,200mm
No.2パイラー 450 ~ 5,300mm
エンドストッパー着脱により 13,000mm対応可

設備紹介へ戻る

ページの先頭へ

レベラー2号

ロータリーシャー
パイラー
レベラーフィニッシュ
トリーマ
材質 冷延鋼板、表面処理鋼板、カラー鋼板、酸洗鋼板、ステンレス鋼鈑
板厚 0.3 ~ 2.3mm
板幅 550 ~ 1,280mm
コイル重量 18,750kg (MAX)
コイル内径 20in (24in)
コイル外径 600mm ~ 1,800mm
ライン速度 70m/min (Max)
切断精度 等速時±0.3mm
切断長さ 250 ~ 3,100mm
パイラー 積載高さ 590mm(スキット高さ含まず)
積載重量 3t

設備紹介へ戻る

ページの先頭へ

スリッター

ターレット式スリッターナイフ

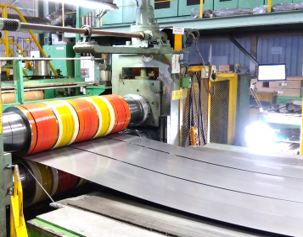

スリッターナイフ
リコイラー
払い出し
材質 冷延鋼板、表面処理鋼板、カラー鋼板、酸洗鋼板、ステンレス鋼板
板厚 0.3 ~ 3.2mm
板幅 600 ~ 1,400mm
コイル重量 18,750kg(Max)
コイル内径 20in(24,28,30in)
コイル外径 600mm ~ 2,000mm
ライン速度 220m/min
110m/min(2段切替)
最多条数 1.6mm以下 15条
2.0mm以下 15条
2.3mm以下 12条
3.2mm以下 10条
最小スリット幅 45mm
捲取コイル内径 20in
捲取コイル外径 2,000mm
剪断方式 ドライブカット方式
プルカット方式
最低トリム代 板厚0.6mm以上 3mm(片側)
板厚0.5mm以下 5mm(片側)

設備紹介へ戻る

ページの先頭へ

ミニレベラー

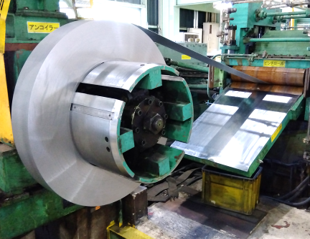

アンコイラ

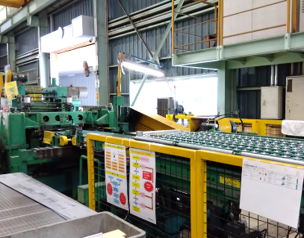

ミニレベラー全景
ロータリーシャー
パスライン
材質 冷延鋼板、表面処理鋼板、カラー鋼板、酸洗鋼板、ステンレス鋼板
板厚 0.3 ~ 2.3mm
板幅 150 ~ 600mm
コイル重量 5,000kg (MAX)
コイル内径 20in
コイル外径 ~1,500mm
板厚1.0mm以上 1,300mmまで
板幅300mm以上 1,100mmまで
ライン速度 60m/min (Max)
切断精度 等速時±0.3mm
切断長さ 270 ~ 2,450mm
パイラー No.1 270 ~ 1,800mm
No.2 270 ~ 2,450mm

設備紹介へ戻る

ページの先頭へ

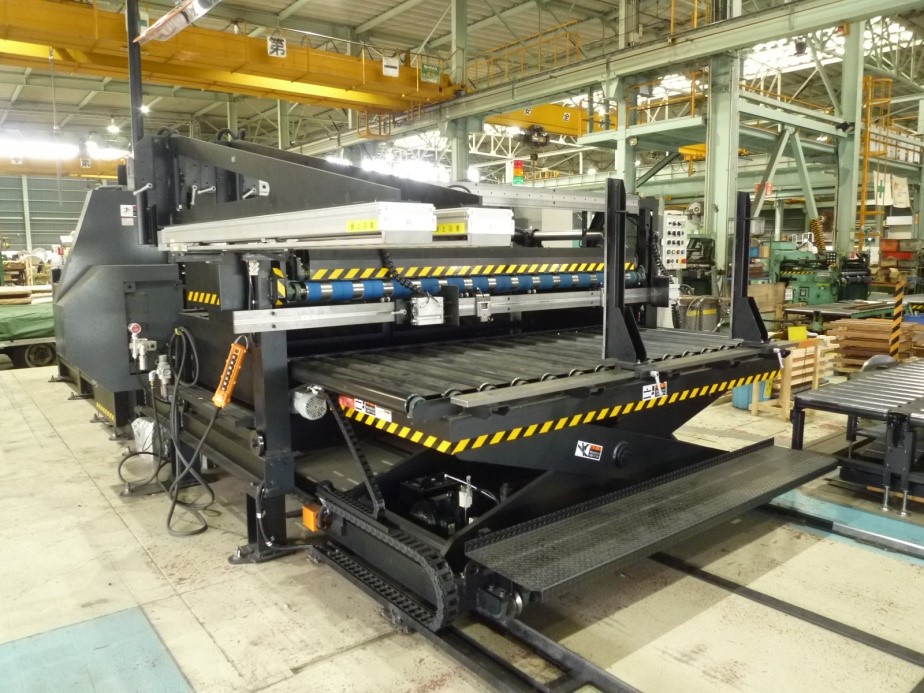

オートシャー

オートシャー全景
パイラー
材質 冷延鋼板、表面処理鋼板、酸洗鋼板、ステンレス鋼板
板厚 0.6 ~ 4.5mm
板幅 800 ~ 2,500mm
切断精度 ±0.2mm
切断長さ 板厚1.2以下 60 ~ 1,220mm
板厚1.6以上 70 ~ 1,220mm

設備紹介へ戻る

ページの先頭へ

ダウンシャー

NO.1

フロントテーブル
パイラー
材質 冷延鋼板、表面処理鋼板、カラー鋼板、酸洗鋼板、ステンレス鋼板
板厚 0.4 ~ 3.2mm
板幅 169.5 ~ 1,250mm
切断精度 ±0.2mm
切断長さ 30 ~ 1,000mm

NO.2

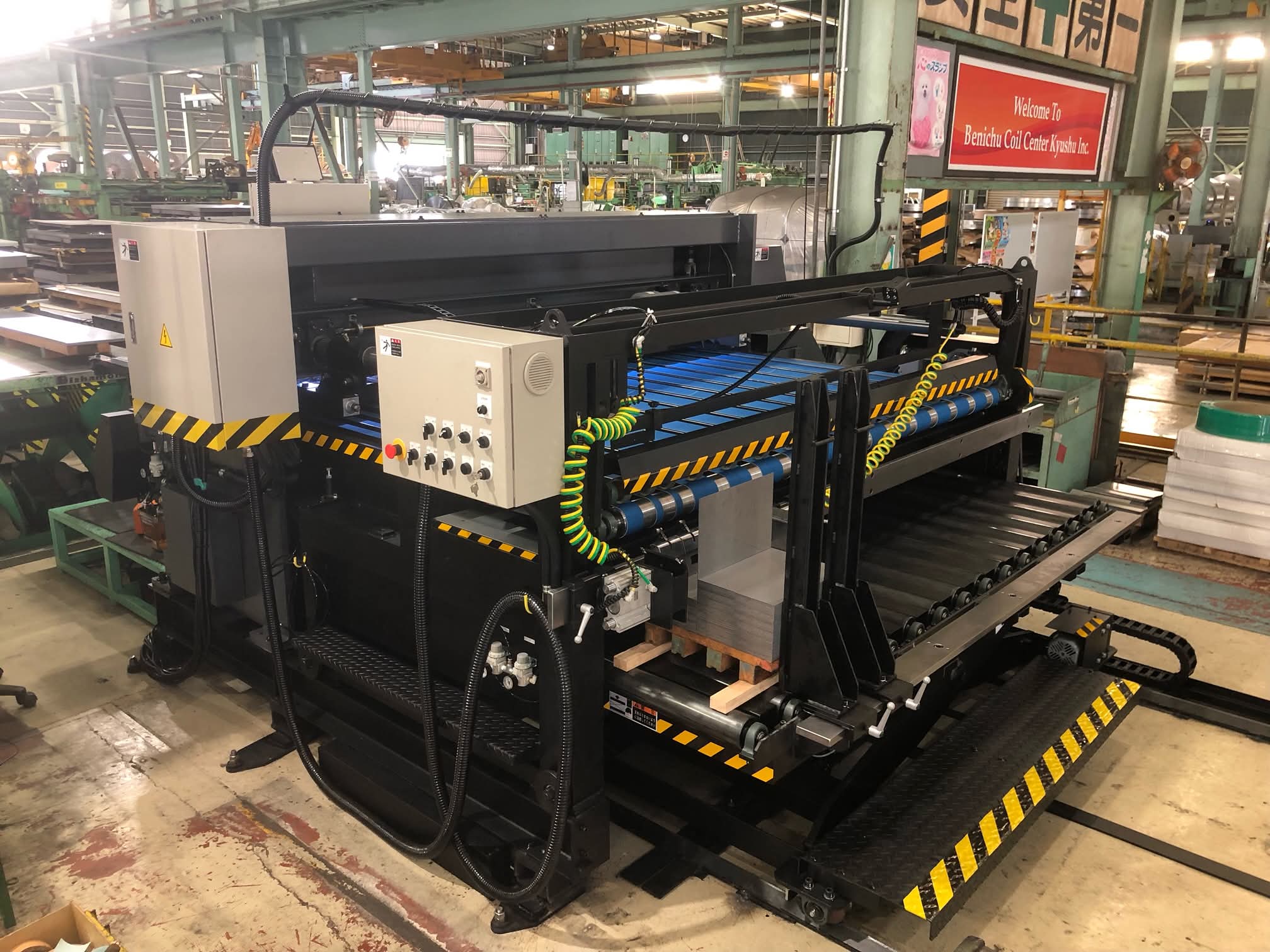

No.2ダウンシャー全景
フロントテーブル
  バックゲージ フロントゲージ
材質 冷延鋼板、表面処理鋼板、酸洗鋼板、ステンレス鋼板
板厚 0.3 ~ 4.5mm
板幅 26mm ~ 2,450mm 860mm ~ 2,450mm
切断精度 ±0.3mm ~ ±0.5mm(要管理) ±0.3mm ~ ±0.5mm(要管理)
切断長さ 11 ~ 700mm 140 ~ 3,000mm

NO.3

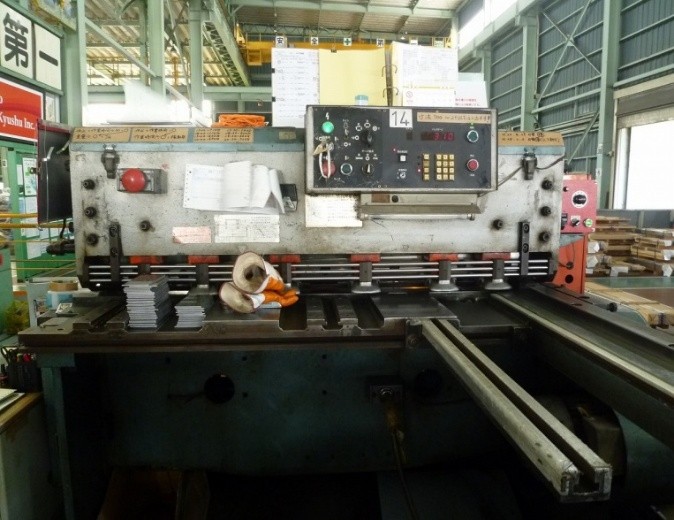

No.3ダウンシャー全景

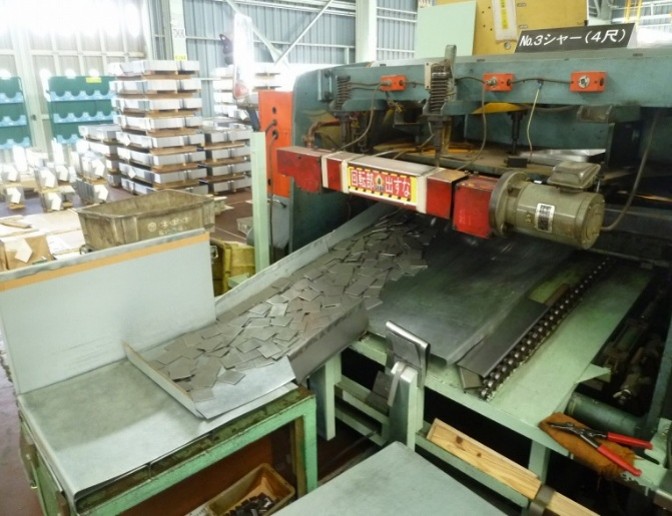

パイラー
材質 冷延鋼板、表面処理鋼板、酸洗鋼板、ステンレス鋼板
板厚 0.3 ~ 4.5mm
板幅 26 ~ 1,220mm
切断精度 ±0.3mm
切断長さ 26 ~ 700mm

NO.5

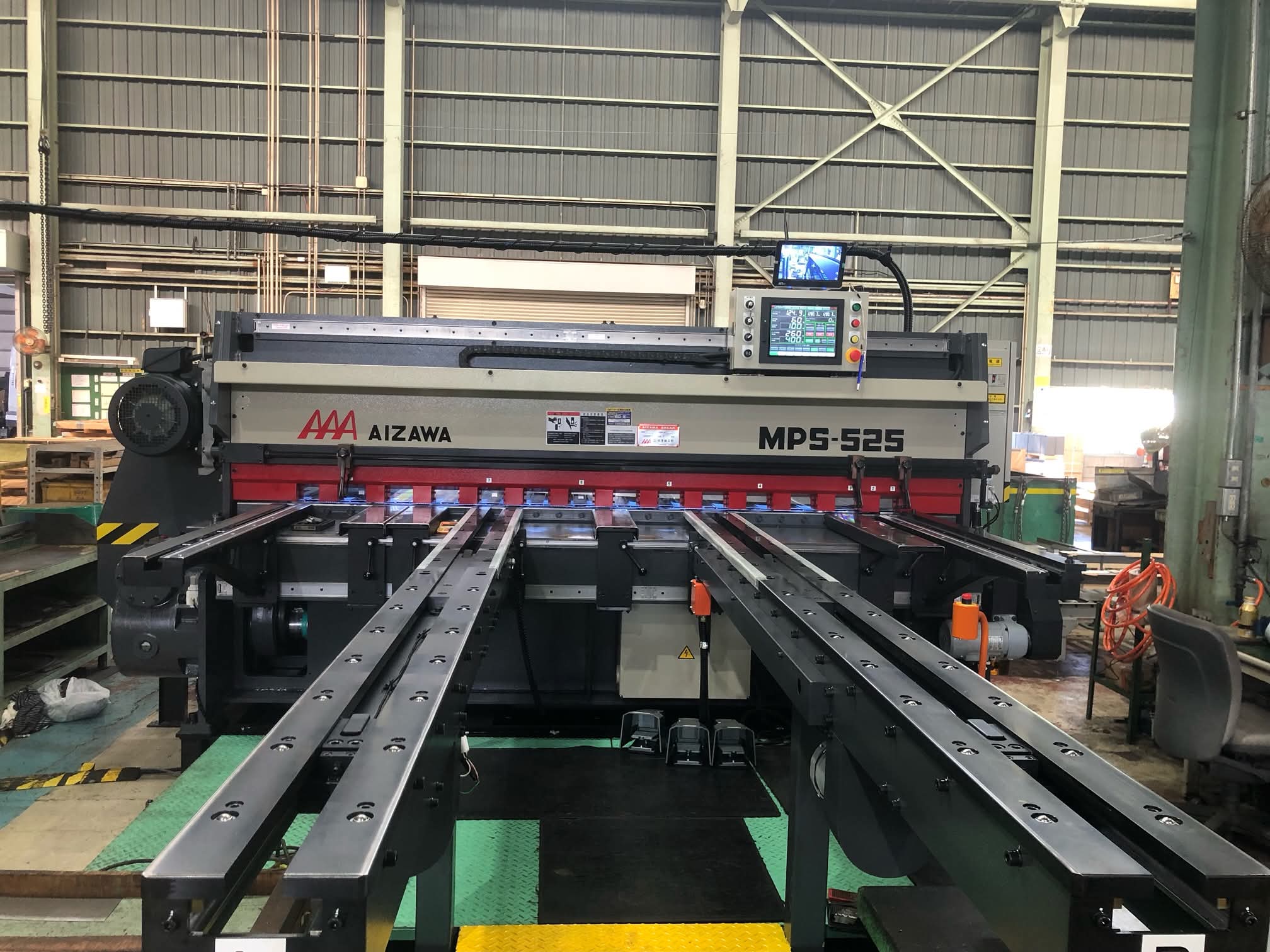

No.5ダウンシャー
No.5ダウンシャー
材質 冷延鋼板、表面処理鋼板、酸洗鋼板、ステンレス鋼板
板厚 0.4 ~ 4.5mm
板幅 250 ~ 1,280mm
切断精度 ±0.2mm
切断長さ 9 ~ 1,000mm
